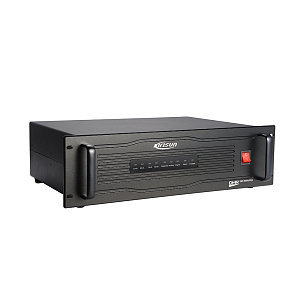

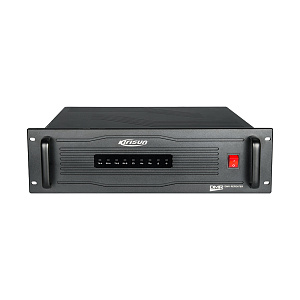

TR850. Профессиональный конвенциональный репитер
- Подробно
- Характеристики
TR850 - это профессиональный 3U DMR репитер с уникальными функциями, которые помогут провести миграцию от аналоговой радиосвязи к цифровой максимально эффективно
Профессиональный 3U дизайн
В TR850 предусмотрено свободное место для размещения дуплексера. Это очень удобно, если сайт состоит всего из одного ретранслятора.
Уникальная система охлаждения
Инновационная охлаждающая система состоит из охлаждающего контура и управляемого вентилятора, гарантируя отличный теплообмен и защиту ретранслятора от перегрева даже при работе на излучение максимальной мощности.
Электропитание от постоянного или переменного тока
TR850 может быть запитан как от переменного тока АС 220В, так и от постоянного DC 13.6В. Доступно "горячее" резервирование AC220В/DC13.6В.
Автоматическое определение типа принимаемого сигнала
TR850 автоматически переключается в аналоговый или цифровой режим в зависимости от типа принимаемого сигнала, если ретранслятор работает в смешанном режиме. Эта функция позволяет использовать смешанный аналогово-цифровой парк радиостанций для обеспечения плавной миграции.
26-pin интерфейс для сторонних разработчиков
26-pin интерфейс позволяет разрабатывать различные аксессуары и решения на базе TR850.
AIS/SIP интерфейсы для сторонних разработчиков
Поддержка AIS и SIP позволяет сторонним разработчикам интегрировать TR850 в собственные диспетчерские или телефонные решения.
Поддержка IP-подключения (опционально).
TR850 может быть включен в IP-сеть для расширения покрытия. Уникальной особенностью TR850 является то, что в сети можно объединять не только цифровые или аналоговые ретрансляторы, но и комбинировать цифровые с аналоговыми.
Удаленное программирование и обновление через IP-сеть.
Программирование и обновление прошивки репитера производится удаленно через CPS без необходимости выезда на объект или приобретения дополнительного ПО.
Светодиодная индикация (LED)
TR850 содержит 9 светодиодов для визуализации процессов функционирования и вывода ошибок.
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Частотный диапазон | 136-174 МГц или 400-470 МГц |
| Канальная ёмкость | 64 |
| Ширина канала |
25 КГц/12.5 КГц (Аналоговый) 12.5 КГц (Цифровой) |
| Рабочее напряжение |
13.6 В DC ±20% 220 В AC |
| Стабильность частоты | ±0.5 ppm |
| Импеданс антенны | 50Ω |
| Габариты | 482.5 мм*338.5 мм*132.5 мм |
| Вес | 11.5 кг |
| Рабочая температура | -30℃~ +60℃ |
| Температура хранения | -40℃~ +85℃ |
| Устойчивость к электростатическим разрядам | IEC610000-4-2(Уровень 4) ±4kV(Контакт) ±8kV(Воздух) |
| Цифровой вокодер | AMBE+2™ |
| Протокол цифровой радиосвязи | ETSI-TS102 361-1,-2,-3 |
| Стандарт DMR | Tier II |
|
ПРИЁМНИК |
|
| Чувствительность аналогового сигнала | 0.3 мкВ (12dB SINAD) |
| Чувствительность цифрового сигнала | 0.3 мкВ (BER5%) |
| Избирательность по соседнему каналу |
65dB@12,5КГц, 75dB@25КГц (TIA-603) 65dB@12,5КГц, 75dB@25КГц (ETSI) |
| Фон и шум | 40dB@12,5КГц, 45dB@25КГц |
| Номинальное искажение звука | ≤3%(типовое) |
| Паразитное излучение | -57dBm@<1ГГц, -47dBm@>1ГГц |
|
ПЕРЕДАТЧИК |
|
| Мощность Tx | VHF: 50Вт; UHF: 40Вт |
| Max мощность, Вт | 50 |
| ЧМ модуляция | 11KΦF3E@12,5КГц;16KΦF3E@25КГц |
| Цифровая модуляция 4FSK |
7K6ΦFXD@данные 7K6ΦFXW@данные+голос |
| Девиация частоты |
±2.5 КГц@12.5 КГц; ±5 КГц@25 КГц |
| Фон и шум ЧМ | 40dB@12,5КГц, 45dB@25КГц |
| Излучение в соседнем канале | -60dB@ 12.5КГц, -70dB@25КГц |
| Отклонение АЧХ | +1~-3dB |
| Номинальное искажение звука | ≤3%(типовое) |
|
ФУНКЦИОНАЛ |
|
| IP в DMR (опция) | да |
| IP в аналоге (опция) | да |
| Смешаннный А/Ц редим в IP сети | да |
| Транкинг (опция) | нет |
| MPT-1327 (опция) | нет |
| 19' стойка | 3U |
| Смешанный А/Ц режим | да |
| Система вентилирования | да |
